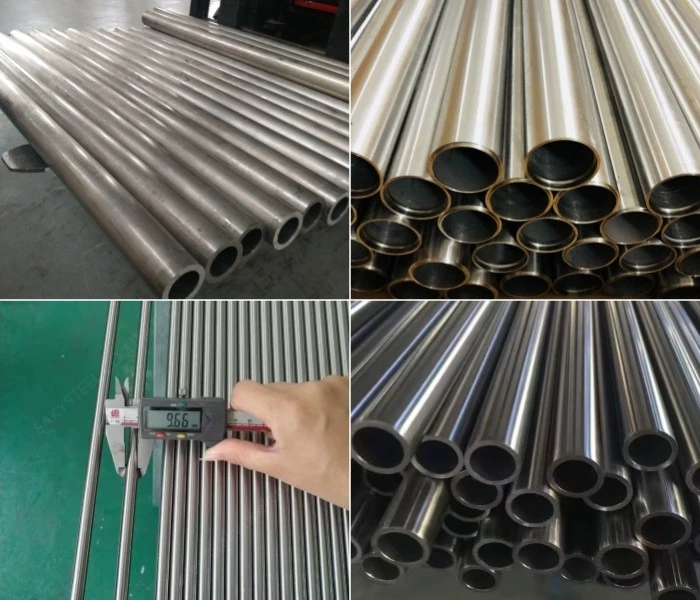

ASTM B111 C70600 dla wymienników ciepła chłodzonych wodą morską

C70600 jest odporny na korozję w wodzie morskiej, zapobiega osadzaniu się zanieczyszczeń biologicznych i kosztuje mniej niż stopy egzotyczne.O wyborze decydują trzy powody.

Po pierwsze, odporność na korozję.C70600 tworzy w wodzie morskiej ochronną warstwę tlenku niklu i żelaza. W przypadku uszkodzenia folia naprawia się samoczynnie. Jednolita szybkość korozji wynosi 0,025 mm/rok lub mniej. Żadnych wżerów, żadnych pęknięć.

Po drugie, zapobieganie biofoulingowi.Jony miedzi powoli uwalniają się z powierzchni rury. Pąkle, małże i glony nie przyczepią się. Żaden inny popularny materiał na rury nie robi tego w sposób naturalny.

Po trzecie, rozsądny koszt.C70600 plasuje się pomiędzy stalą węglową (tania, ale szybko się psuje) a tytanem (doskonałym, ale drogim). W przypadku większości wymienników ciepła wody morskiej najlepszą wartością jest C70600.

BWG 18 (1,24 mm) i BWG 16 (1,65 mm) to dwie najpopularniejsze grubości ścianek rur wymienników ciepła C70600.Wybór zależy od agresywności i ciśnienia wody morskiej.

Typowy wybór BWG według zastosowania:

Ogólna zasada:Cieńsza ścianka (BWG 18) dla lepszego przenoszenia ciepła. Grubsza ścianka (BWG 16) dla wyższego ciśnienia lub dłuższego naddatku na korozję.

C70600 pokonuje miedź i mosiądz w wodzie morskiej. Traci tytan w pracy z dużą prędkością lub w wysokiej temperaturze.Ale tytan kosztuje 3-5 razy więcej. Oto zestawienie C70600.

Tabela porównawcza wymienników ciepła chłodzonych wodą morską:

W przypadku zwykłych wymienników ciepła wody morskiej, C70600 jest sprawdzonym standardem. Nie należy zmieniać wersji na mosiądz aluminiowy lub 316L. Nie wymieniaj na tytan, jeśli nie jest to konieczne.

Utrzymuj prędkość poniżej 2,5 m/s i 60 stopni, aby zapewnić długoterminową pracę wymiennika ciepła C70600.To są dwie twarde granice.

Wyjaśnienie ograniczenia prędkości:

Poniżej 1,5 m/s: bezpieczny, stabilny film ochronny

1,5 do 2,5 m/s: akceptowalna przy pracy ciągłej

Powyżej 2,5 m/s: wzrasta ryzyko korozji uderzeniowej

Powyżej 3,0 m/s: nie stosować C70600

Wyjaśnienie limitu temperatury:

Poniżej 40 stopni: doskonała, najniższa szybkość korozji

40 do 60 stopni: dopuszczalne, regularnie monitoruj

Powyżej 60 stopni: szybkość korozji gwałtownie wzrasta

Powyżej 80 stopni: nie używaj C70600

Rury C70600 zwykle wytrzymują od 20 do 30 lat w odpowiednio zaprojektowanych wymiennikach ciepła wody morskiej.Folia ochronna pozostaje stabilna. Szybkość korozji jest przewidywalna. Mniej niż 1% lamp ulega awarii w ciągu pierwszej dekady.

C70600 kosztuje około 30-50% więcej niż miedź czy mosiądz, ale 70-80% mniej niż tytan.Oto przybliżone porównanie cen za kg.

Tańsze materiały (miedź, mosiądz, 316L) nie sprawdzają się w wodzie morskiej. Koszt wymiany przewyższa oszczędności.

C70600 działa i kosztuje rozsądnie.

Tytan działa doskonale, ale kosztuje znacznie więcej. Określ tytan tylko wtedy, gdy prędkość przekracza 4 m/s, temperatura przekracza 80 stopni lub występuje piasek.

Do większości wymienników ciepła wody morskiej należy stosować C70600. Przełącz na C71500 tylko wtedy, gdy prędkość przekracza 2,5 m/s lub temperatura przekracza 60 stopni.

P1: Dlaczego C70600 jest używany w wymiennikach ciepła wody morskiej?

C70600 oferuje trzy kluczowe korzyści w zakresie wymienników ciepła wody morskiej.Po pierwsze, jest odporny na korozję pod wpływem wody morskiej dzięki samonaprawiającej się warstwie tlenku. Po drugie, zapobiega biofoulingowi, ponieważ jony miedzi zabijają pąkle i glony. Po trzecie, kosztuje znacznie mniej niż tytan i ma trwałość 20-30 lat. Żaden inny materiał rur nie łączy w sobie wszystkich trzech zalet w tym przedziale cenowym.

P2: Jaki BWG jest najczęstszy w przypadku lamp skraplacza C70600?

BWG 18 (ścianka 1,24 mm) to najpopularniejsza grubość rur skraplacza C70600.Elektrownie i statki wykorzystują BWG 18 w większości zastosowań. BWG 16 (ściana 1,65 mm) jest stosowana przy wyższych ciśnieniach lub gdy potrzebny jest dodatkowy naddatek na korozję. Grubsze ściany zmniejszają przenikanie ciepła, dlatego inżynierowie wybierają najcieńszą ścianę, która nadal zapewnia margines bezpieczeństwa.

P3: Czy C70600 można stosować w parownikach?

Tak, C70600 dobrze sprawdza się w parownikach, a nie tylko w skraplaczach.Zwróć jednak uwagę na temperaturę. Parowniki często pracują cieplej niż skraplacze. Utrzymuj temperaturę poniżej 60 stopni dla C70600. Ponad to przejdź do C71500. Sprawdź także przepływ dwufazowy (woda i para), który może powodować erozję nawet przy umiarkowanych prędkościach.

P4: Jak zwinąć rury C70600 w arkusz tub?

Rury C70600 są rozprężane w arkusze rur za pomocą roztłaczarki walcowej.Proces jest podobny do innych stopów miedzi. Jako smar użyj lekkiego oleju. Walcz, aż ścianka rurki przylega do otworu rurki. Nie przewracaj się. Wyżarzony C70600 (stan O60) jest łatwy do rozszerzania. Twardego ciągnionego C70600 nie należy stosować do arkuszy rur, ponieważ może pęknąć.

P5: Jaki jest typowy współczynnik zabrudzenia dla C70600?

C70600 ma niski współczynnik zanieczyszczania, ponieważ jest odporny na rozwój biologiczny.W przypadku konstrukcji wymiennika ciepła współczynnik zanieczyszczenia wynoszący 0,0002 do 0,0005 m²·K/W jest typowy dla C70600 w wodzie morskiej. Jest to znacznie mniej niż w przypadku stali węglowej (0,001-0,002) lub stali nierdzewnej (0,0005-0,001). Niższy współczynnik zanieczyszczania oznacza mniejszy wymiennik ciepła do tego samego obciążenia.

P6: Jak długo wytrzymują rury wymiennika ciepła C70600?

Dobrze zaprojektowane wymienniki ciepła C70600 to typowy okres 20–30 lat.Folia ochronna utrzymuje szybkość korozji poniżej 0,025 mm/rok. W tym tempie rura BWG 18 o średnicy 1,24 mm traci połowę swojej grubości ścianki w ciągu 40–50 lat. W praktyce inne czynniki, takie jak erozja wlotowa lub zakłócenia podczas rozruchu, powodują awarię, zanim nastąpi jednorodna korozja. Mimo to 20-30 lat to doskonały wynik.

P7: Czy lampy C70600 można wymieniać indywidualnie?

Tak, pojedyncze rury C70600 można wyciągać i wymieniać bez konieczności ponownego zakładania całej wiązki.Przecinasz rurkę równo z arkuszem tuby na obu końcach, rozcinasz ją ściągaczem do rur, usuwasz ją i wwijasz nową rurkę w te same otwory. Jest to standardowa praktyka. Z tego powodu przechowuj zapasowe dętki w magazynie.

P8: Co się stanie, jeśli prędkość wody morskiej w wymienniku ciepła będzie zbyt niska?

Osad osiada i gromadzi się gruz, gdy prędkość spada poniżej 0,5-1,0 m/s.To jest stagnacja. Zanieczyszczenia pod osadami mogą powodować miejscową korozję. Niektóre wzrosty morskie mogą również przyczepiać się z bardzo małą prędkością. Podczas pracy w rurach C70600 należy utrzymywać co najmniej 1,0-1,5 m/s. Jeśli prędkość musi być niższa, zwiększ częstotliwość kontroli.

P9: Czy C70600 wymaga wody morskiej po stronie rury lub skorupy?

W przypadku stosowania C70600 woda morska powinna zawsze przepływać przez rurę, a nie przez skorupę.Przepływ boczny rury umożliwia łatwiejsze czyszczenie, lepszą kontrolę prędkości i prostszą kontrolę. Woda morska po stronie skorupy z rurkami miedzianymi i niklowymi jest rzadka i niezalecana. Wlej wodę morską do rurek. Umieść wodę chłodzącą lub czynnik chłodniczy po stronie płaszcza.

P10: Jaka jest maksymalna długość rury dla wymienników ciepła C70600?

15 metrów (około 49 stóp) to praktyczne maksimum dla lamp C70600 bez wsporników.Dłuższe rury stwarzają ryzyko zwisania i wibracji. W przypadku dłuższych wiązek dodaj wsporniki rur pośrednich. Długość rury nie jest ograniczona materiałem C70600, ale konstrukcją mechaniczną. Niektóre elektrownie wykorzystują rury o długości 20–25 metrów z wieloma płytami wsporczymi.

P11: Czy mogę używać C70600 do wymienników płaszczowo-rurowych?

Tak, C70600 jest bardzo powszechny w wymiennikach płaszczowo-rurowych.W rzeczywistości większość wymienników płaszczowo-rurowych chłodzonych wodą morską wykorzystuje rury C70600 lub C71500. Materiałem powłoki jest zwykle stal węglowa, mosiądz morski lub nikiel miedziany, w zależności od strony wody morskiej. Arkusze rur są często wykonane z mosiądzu morskiego lub miedzi i niklu, aby dopasować je do materiału rur.

P12: Jak C70600 wypada w porównaniu z tytanem w wymiennikach ciepła?

Tytan wytrzymuje dłużej, ale kosztuje 3-5 razy więcej. C70600 to wartość do wyboru w normalnych warunkach. Titanium resists all forms of seawater corrosion, even at high velocity and high temperature. It also does not biofoul. However, titanium is expensive and harder to roll into tube sheets. Use titanium for very aggressive jobs (sand, high velocity >4 m/s, temperature >80 stopni). Do wszystkiego innego używaj C70600.

Każda partia probówek przed wysyłką przechodzi 5 kontroli:

Chemia→ Spektrometr potwierdza Ni 9-11%, Fe 1,0-1,8% (ASTM E1473)

Wytrzymałość→ Próba ciągnięcia aż do zerwania. Musi osiągnąć minimum 310 MPa (ASTM E8)

Wady→ Sonda wiroprądowa przechodzi przez każdą rurkę. Odrzucenie dowolnego sygnału=(ASTM E243)

Plastyczność→ Spłaszcz pierścień do 3x ściany. Niedopuszczalne pęknięcia (ASTM B968)

Wycieki→ Ciśnienie hydrostatyczne 3000 psi, utrzymać przez 10 sekund (ASTM B111)

Do każdego zamówienia otrzymasz raport z testu młyna. Dostępna kontrola strony trzeciej (SGS, BV, Lloyds).

Plastikowe zaślepki na obu końcach

Papier VCI pomiędzy warstwami tub

Obkurcz owiń wokół każdego pakietu

Taśma stalowa zabezpieczająca wiązkę

Drewniana obudowa do cięć o małych długościach lub delikatnych rozmiarach

Wiązka stalowa + paleta drewniana na rury standardowe 6-12m

Wodoodporna etykieta z informacją o klasie, średnicy zewnętrznej, ścianie, numerze cieplnym i ilości

Od surowca do gotowej rury w jednym zakładzie:

Topienie(3 piece po 5 ton każdy) → zamienia miedź + nikiel + żelazo w ciekły stop

Odlew(2 linie) → wlewa płyn do stałego kęsa o średnicy 80-220mm

Wyrzucenie(prasa 3500 ton) → wbija kęs w osłonę pustej rury

Rysunek na zimno(8 ławek) → przeciąga skorupę przez matryce, aby zmniejszyć średnicę zewnętrzną i ścianę

Wyżarzanie(4 piece) → nagrzewa rurę do 600 stopni w celu zmiękczenia po ciągnieniu

Prostowanie i strzyżenie(3 linie) → prostuje rurę i przycina ją na odpowiednią długość

Testowanie(2 maszyny wiroprądowe) → 100% kontrola

Sprawdź dzisiejsze zapasy i czas realizacji
